概述

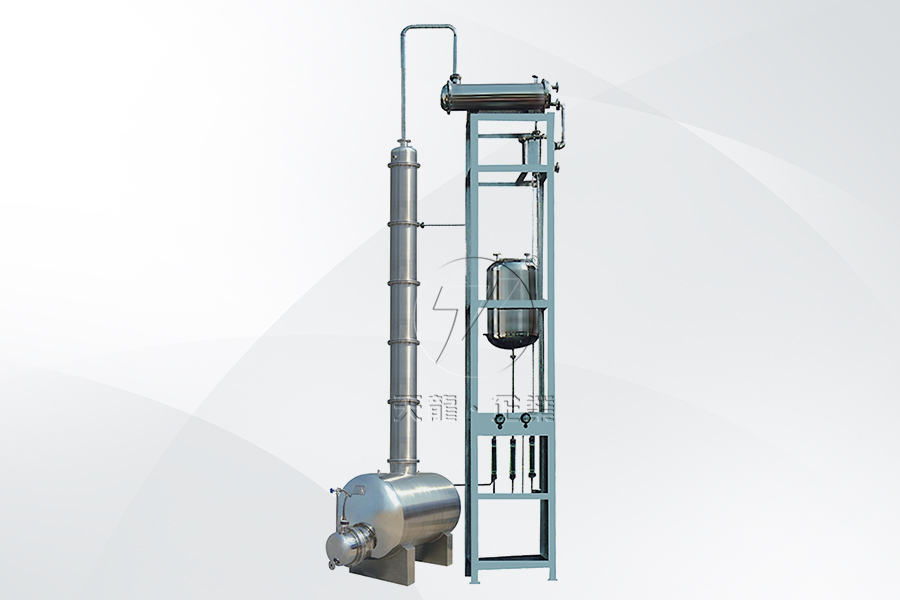

酒精回收塔由塔釜、塔身、冷凝器、緩沖罐、高位貯罐六個部分組成， 適用于制藥、食品、輕工、化工等行業的稀酒精回收，本設備與物料接 觸部分均彩用 0Cr18Ni9 不銹鋼制造，具有良好的耐腐蝕性能，具有節能、環保、降低生產成本、提高效率的優點。本裝置可將 30℃ -50℃ 的稀酒精蒸餾到 93℃ -95℃,殘液排放含醇度低符合環保要求。采用 優質不銹鋼填料。接觸物料部分全部采用不銹鋼制作符合 GMP 要求。
本設備可采用外加熱 JHW 或內加熱 JHN 兩種形式，外加熱蒸發速 度快，較多使用與 JH-800 以上結構，可邊回收酒精邊濃縮料液。
技術參數
| 型號規格 | JH-200 | JH-300 | JH-400 | JH-500 | JH-600 | JH-800 | |
| 塔體直徑 (mm) | 200 | 300 | 400 | 500 | 600 | 800 | |
| 塔身高度 | 6000 | 7000 | 7500 | 9000 | 9000 | 11500 | |
| 塔釜容積 (L) | 640 | 1220 | 1450 | 2300 | 2500 | 3200 | |
| 回收能力(kg/h) | 50-60 | 100-130 | 200-220 | 300-350 | 420-480 | 600-650 | |
| 填料形式 | 不銹鋼波紋填料 | ||||||
| 回收濃度 (%) | ≥?92 | ||||||
| 外形尺寸 | 長 | 2.3 | 2.6 | 2.5 | 3 | 3.5 | 4.2 |
| 寬 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.8 | |
| 高 | 7.3 | 9.5 | 11 | 12 | 13.5 | 14 | |
